你知道電路板上的符號代表什么意思嗎

文章出處：http://m.cnpei.cn/網責任編輯：恒成和線路板廠作者：恒成和線路板廠人氣：-發表時間：2025-07-08 17:39:00

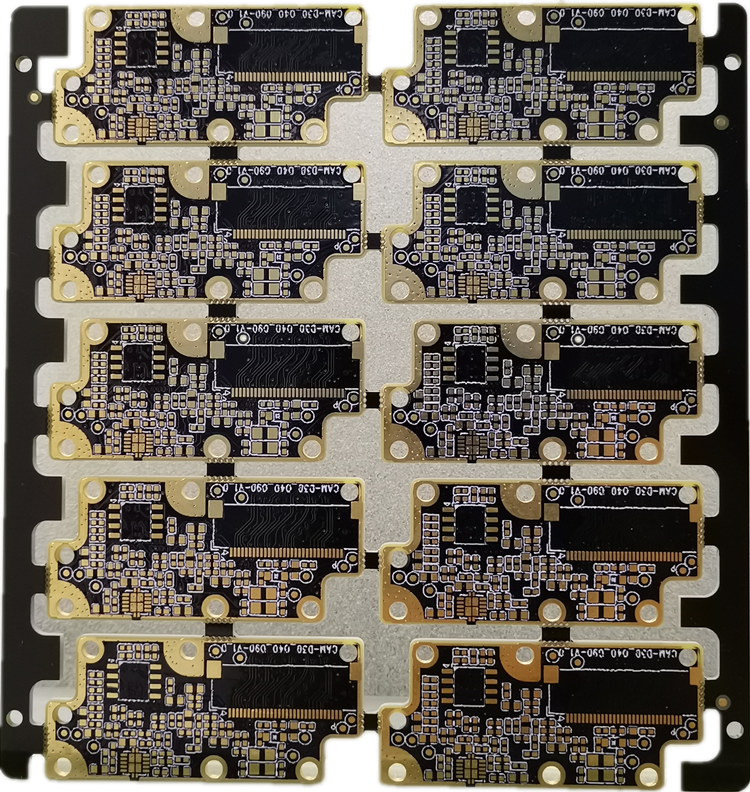

電路板上的符號通常由圖形符號和絲印字母兩部分組成，前者直觀表示元器件類型，后者通過字母+數字組合標注具體位置和參數。例如電阻器的符號為矩形（帶波浪線或斜線），對應的絲印以“R”開頭；電容器符號為兩條平行線，絲印以“C”開頭

二、電路板功能性元器件符號解析

特殊器件符號特征

繼電器：符號包含線圈和觸點開關，通過虛線連接表示電磁控制關系1。

發光二極管（LED）：在二極管符號基礎上增加兩個箭頭（表示發光方向），絲印通常為“LED+數字”，如LED1012。

變壓器：由兩組或多組線圈構成，絲印前綴為“T”，如T1012。

蜂鳴器：符號類似揚聲器，絲印前綴為“B”，如BZ12。

連接與標識符號

引腳標記：用數字表示元器件引腳編號（如集成電路的1~n腳）3。

跳線：絲印前綴為“J”，如J3，表示可手動調節的連接點2。

接地符號：通常為三條長短遞減的水平線，標識電路公共參考點3。

三、符號識別方法與注意事項

結合外觀與絲印：例如電感器的線圈狀符號與其表面纏繞的漆包線結構對應，電容器的極性符號（“+”或“-”）需與實物引腳匹配1。

參考電路設計規范：部分廠商可能采用非標準符號（如簡化的IC引腳圖），此時需結合技術手冊或原理圖綜合判斷1。

借助工具輔助：萬用表可測量電阻、電容值，示波器可驗證晶振頻率，幫助確認元器件類型1。

四、典型符號示例與應用場景

整流電路：二極管符號（D）配合三角形箭頭方向，直觀顯示單向?qū)щ娞匦?。

濾波電路：電感器（L）與電容器（C）的組合符號，體現“通直阻交”的功能邏輯1。

放大電路：三極管（Q）的箭頭符號區分NPN/PNP類型，為電路分析提供關鍵信息2。歡迎聯系18681495413，為您提供專業技術支持。
