PCB生產流程簡介

文章出處：http://m.cnpei.cn網責任編輯：恒成和電路板作者：恒成和線路板人氣：-發表時間：2021-04-17 20:36:00

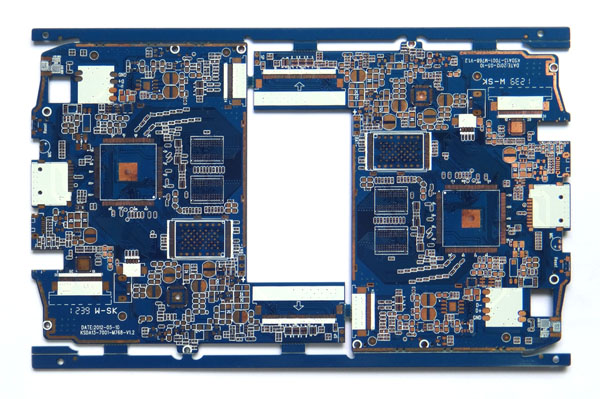

一：薄膜生成

所有銅和阻焊層的薄膜均由照相曝光的聚酯薄膜制成。從設計文件中生成這些電影，創建您設計的精確（1：1）電影表示。提交Gerber文件時，每個單獨的Gerber文件代表PCB板的一層。

二：選擇材料

工業標準1.6mm厚FR-4層壓銅包覆兩面。面板的尺寸將適合多個電路板。

三：鉆孔

創建PCB設計所需的通孔來自您提交的文件，使用NC鉆孔機和硬質合金鉆頭。

四：無電鍍銅

為了通孔以電連接到PCB的不同層，在通孔中化學沉積薄的銅層。這種銅隨后將通過電解鍍銅增厚（步驟6）。

http://m.cnpei.cn/PCBdianlubanyingban.shtml

五：應用光刻膠和圖像

為了將PCB設計從電子CAD數據傳輸?shù)轿锢黼娐钒澹紫葘⒐饷艄饪棠z應用到面板上，覆蓋整個電路板區域。然后將銅層膜圖像（步驟1）放置在板上，高強度UV光源暴露光致抗蝕劑的未覆蓋部分。然后化學地開發電路板（從面板上移除未曝光的光刻膠），形成焊盤和走線。

六：圖案板

該步驟是一種電化學過程，其將銅厚度建立在孔中和PCB的表面上。一旦在電路和孔中形成銅厚度，就會在外露的表面上鍍上額外的錫層。該錫將在蝕刻過程（步驟7）期間保護鍍銅并隨后被移除。

七：蝕刻

此過程分多步進行。第一種是從面板上化學去除（剝離）光致抗蝕劑。然后從面板上化學除去（蝕刻）新暴露的銅。在步驟6中施加的錫保護所需的銅電路不被蝕刻。此時，定義了PCB的基本電路。最后，化學去除（剝離）錫保護層以暴露銅電路。

八：焊接掩模

接下來，用液體阻焊層涂覆整個面板。使用薄膜和高強度紫外光（類似于第5步），暴露了PCB的可焊區域。焊接掩模的主要功能是保護大部分銅電路免受氧化，損壞和腐蝕，并在組裝過程中保持電路隔離。

九：絲網印刷

接下來，將電子文件中包含的參考標志，徽標和其他信息打印到面板上。此過程與噴墨打印過程非常相似，但專門針對PCB設計

十：表面處理

最終然后將表面光潔度施加到面板上。這種表面處理（錫/鉛焊料或浸銀，鍍金）用于保護銅（可焊接表面）免受氧化，并作為元件焊接到PCB的位置。

十一：制造

最后，但并非最不重要的是，使用NC設備從較大的面板布線PCB的周邊。
