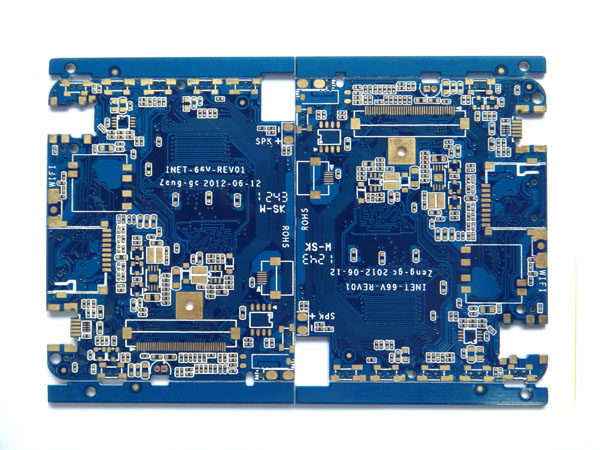

印刷PCB各層的作用

⑴信號層：主要用來放置元器件或布線。Protel DXP通常包含30個中間層，即Mid Layer1~Mid Layer30，中間層用來布置信號線，頂層和底層用來放置元器件或敷銅。

⑵防護層：主要用來確保電路板上不需要鍍錫的地方不被鍍錫，從而保證電路板運行的可靠性。其中Top Paste和Bottom Paste分別為頂層阻焊層和底層阻焊層；Top Solder和Bottom Solder分別為錫膏防護層和底層錫膏防護層。

⑶絲印層：主要用來在電路板上印上元器件的流水號、生產編號、公司名稱等。

⑷內部層：主要用來作為信號布線層，Protel DXP中共包含16個內部層。

⑸其他層：主要包括4種類型的層。

Drill Guide（鉆孔方位層）：主要用于印刷電路板上鉆孔的位置。

Keep-Out Layer（禁止布線層）：主要用于繪制電路板的電氣邊框。

Drill Drawing（鉆孔繪圖層）：主要用于設定鉆孔形狀。

Multi-Layer（多層）：主要用于設置多面層。
