在電子產品中,電路板的制作是很一道很重要的工序,因為電路板是支撐著所有元件的基礎,所以,一個電路產品,可以說,電路板就是一個地基。

在我們調試電子產品的時候，一般都是將電路圖發給制作電路板的廠家，然后讓廠家來處理，做一板簡單的電路板，單面板一般是150元左右，一款雙面板，是250元，如果有朋友不想自己做的話，可以聯系我們PCB資源網工作室，我們可以幫同行的朋友們代做，價格就是上邊的那些價位。

出于一位電子愛好者對電子制作的狂熱，在制作電路板這一塊上，我們能不能自己來制作電路呢，呵呵，這完全是可能的，只要不是多層板，我們在業余的情況上，往往都是可能自己制作電路板的，當然，由于工藝的原因，極精細的電路板，是沒有辦法做出來的，比喻是那些幾百腳的貼片式的CPU那種電路板，我們就很難做出來，不過，一般的電路，我個自己制作，是可以的，而且工藝也不太復雜。

自制線路板第一步:準備好電路圖。

制作電路板，那一定要有電路圖那行，我們畫原理圖和將原理圖畫成電路板，在這一步，我們就不詳細說了，如果不會也有興趣的朋友想了解一些相關的資料，可能參考我們PCB資源的電路設計和PCB Layout這兩個欄目，里邊有不少精彩的教程的。我們用畫板子的軟件，如protel或Power PCB等相關的電路板軟件畫好PCB后，將PCB按一比一的比例打印出來。

自制線路板第二步:將PCB貼畫在覆銅板上。

有制板機的好處，就是可能直接將PCB打印在覆銅板上，現在我們是不用制板機做這一步，我們可能去文具店買一種叫"酸性記號筆"的文具筆，在一般的文具店中就有了，也可能用油漆什么的，將要形成的電路在覆銅板上畫出來，我們這樣做的目的，就是在等一下的腐蝕的時候，將這一部分的銅保護，使這部分銅不與三氯化鐵接觸，其它的銅去掉，這部分留了下來，這樣，就形成電路了。

自制線路板第三步:腐蝕

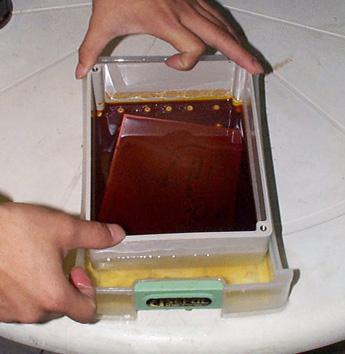

將三氯化鐵按3：5的比例開成溶液，將我們已用酸性記號筆畫好電路的要制作的電路板，放在一個塑料的盤子當中進行泡處理，不過，最好的辦法還是讓溶液不斷的流過電路板上的銅面上，不過辦法的話，直接泡就是了。

在操作的時候，我們一定要帶好膠手套，因為三氯化鐵對皮膚有刺激作用的，人體不要接觸，萬一不小心沾上了一點，那么，一定要快點用清水洗干凈。

在這個時候，我們就是要看著電路板了，等裸露的銅面給三氯化鐵腐蝕好了，就將電路板拿上來，用清水反復清洗干凈，如果有地方沒有泡好的，可以再放下三氯化鐵溶液再進行腐蝕，直到好了為止。

自制線路板第三步：鉆孔

在一些焊盤上邊,用小電鉆上孔,那樣,我們的電路板就大功告成了
