一，器件名稱：

如果有幾個版本的電路，或者是一個電路前后改版。相同電路部分，標識也應該前后相同。不要在一個版本里面使用R8，而另外一個版本里面使用R9。

這樣別人(你所服務的對象)在看第一個版本的時候，對器件名稱形成的印象和思維不會在看第二個版本的時候變成無效，思維的連續性很重要。這樣也減少了出錯的機會。千萬不要使用軟件的自動命名功能。

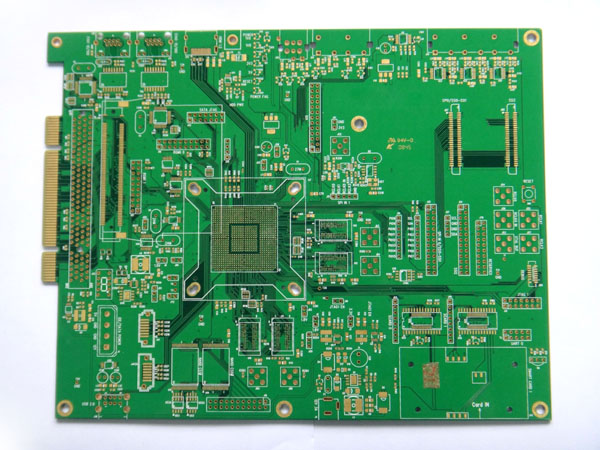

二，Via

我們設計IC的時候，經常要考慮Via的寄生的，主要是電阻。但在設計PCB時，以前基本沒有考慮。當然，我們的PCB layout工程師也沒有考慮。

主要電源或其他重要地點都有去耦和旁路電容。這些電容一般應該盡量放在芯片引腳旁邊，不過由于位置的緣故往往放在另外一邊，就需要通過過孔。在有些場合，我們特意選擇了低ESR/ESL的電容，可是一個過孔往往讓我們的錢白花了。過孔的寄生電阻往往比線電阻要大。

解決辦法：最好放在同一面，如果必須放在另一面，進入芯片的引腳最后從下一個面再通過過孔回來。這樣寄生電阻反而其中濾波的效果。

不過這樣會產生一個電容到芯片內部的一個過孔電阻，究竟有多大改善其實也不好說。想來對外部的干擾進來還是增加了一定的抵御能力。

另外，如果可以多放via，應該盡量多放，反正不會增加額外的成本。我們在IC design時經常這樣干。一方面減小寄生電阻，另一方面增加可靠性，增加生產的良率。

三，這個關于生產上的要求了

對于電阻，我們一般沒有管方向，如果去看日本人的PCB板，經常發現他們電阻的色碼方向也是一致，別人看起來會很方便的，而且給人一看就知道這個公司的管理水平怎么樣。事實卻是如此，我們平時配電腦，選哪家的主板顯卡什么的，就看看別人的電路板就可以知道這家公司的產品究竟怎么樣。

四，線寬

對于信號線與電源盡量走寬。

五，原理圖的封裝和layout封裝的引腳順序最好一致，方便對比閱讀，而且不容易出錯。

可能這個問題在多數設計工程師是常識。不過我們遇到了這個問題。
